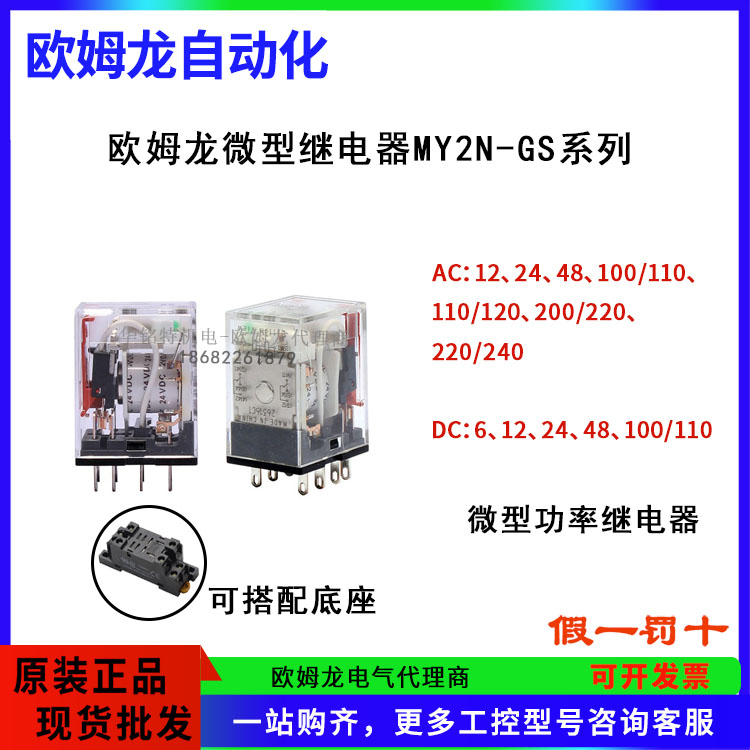

歐姆龍微型繼電器MY2N-GS系列功率通用繼電器,歐姆龍廣東代理商
簡介內容：歐姆龍微型繼電器MY2N-GS系列功率通用繼電器,歐姆龍廣東代理商
品牌:歐姆龍
產品系列:MY2N-GS系列
產品類型:微型功能繼電器
產品型號:MY2N-GS DC24
歐姆龍微型繼電器MY2N-GS系列規格齊全,歡迎詢價!
產品詳情
歐姆龍微型繼電器MY2N-GS系列功率通用繼電器,歐姆龍廣東代理商
歐姆龍微型繼電器MY2N-GS系列產品是一款通用繼電器暢銷的MY標配機械指示燈，可確認接點的動作狀態.
歐姆龍微型繼電器MY2N-GS系列產品特點有：
高耐久性
高電氣耐久性有助于控制維修頻率
2極型：50萬次
4極型：20萬次
※開關額定負載時的詳細信息，請確認數據表。
大范圍的使用環境溫度高密度安裝或嚴寒之地也可放心使用
使用環境溫度：-55～70℃
歐姆龍微型繼電器MY2N-GS系列產品種類介紹:
額定規格
本體
操作線圈
| 項目 | 額定電流(mA) | 線圈 電阻 (Ω) |
線圈電感(H) | 動作 電壓 |
復位 電壓 |
最大容 許電壓 |
功耗 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 額定電壓 | 50Hz | 60Hz | 鐵片 開路時 |
鐵片 動作時 |
額定電壓的比例 | |||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80% 以下 *1 |
30% 以上 *2 |
110% | 約0.9～ 1.3 (60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 48 | 25.7 | 21.1 | 788 | 3.22 | 5.66 | |||||
| 100/110 | 11.7/12.9 | 10.0/11.0 | 3750 | 14.54 | 24.6 | |||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 5.2/6.2 | 4.3/5.0 | 15,920 | 83.5 | 136.4 | |||||
| DC | 6 | 146(151) | 41.0 (39.8) |
0.17 | 0.33 | 10% 以上 *2 |
約0.9 | |||
| 12 | 72.7(75) | 165 (160) |
0.73 | 1.37 | ||||||
| 24 | 36.3(37.7) | 662 (636) |
3.2 | 5.72 | ||||||
| 48 | 17.6(18.8) | 2,725 (2,560) |
10.6 | 21.0 | ||||||
| 100/110 | 8.7(9.0)/9.6(9.9) | 11,440 (11,100) |
45.6 | 86.2 | ||||||
| 220 | 3.6 | 60,394 | 362.3 | 452.9 | 約0.8 | |||||
注1. 額定電流、線圈電阻值指的是線圈溫度為+23℃時的值。公差為AC額定電流+15％、-20％、DC線圈電阻±15％。
2. AC線圈電阻、電感的值為參考值。（60Hz時）
3. 動作特性指的是線圈溫度為+23℃時的值。
4. DC線圈的額定電流、線圈電阻（ ）內表示帶動作指示燈的值。
5. 最大容許電壓指的是環境溫度為+23℃時的值。
*1. 各產品均有差異，實效值在80％以下。外加額定值80％以上的電壓時，繼電器會產生動作。但為了獲取規定的性能，請對線圈外加額定電壓加以使用。
*2. 各產品均有差異，實效值在AC30％以上、DC10％以上。為確保正常復位，請設在該值以下。
開關部
| 2極 | 4極 | |||||
|---|---|---|---|---|---|---|
| 阻性負載 | 感性負載 (cosφ=0.4、 L/R=7ms) |
阻性負載 | 感性負載 (cosφ=0.4、 L/R=7ms) |
|||
| 接點構成 | 2c | 4c | ||||
| 接點機構 | 單 | |||||
| 接點材質 | Ag | |||||
| 額定負載 | AC250V 7A DC30V 7A |
AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
AC250V 6A DC30V 6A |
AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 電氣壽命*1 | 120,000次 | 500,000次 | 30,000次 | 200,000次 | ||
| 額定通電電流*2 | 7A | 6A | ||||
| 接點電壓的最大值 | AC250V、DC220V | |||||
| 接點電流的最大值*2 | 7A | 6A | ||||
| 開關容量的最大值 | 1,750VA 210W |
440VA 48W |
1,500VA 180W |
176VA 36W |
||
| 最小適用負載 (參考值) *3 |
DC5V 1mA | |||||
*1. 額定負載開關頻率2,400次/小時，使用環境溫度條件：+23℃，占空比33%
*2. 2極7A是環境溫度為40℃的值。環境溫度70℃時為5A。
4極6A是環境溫度為50℃的值。環境溫度70℃時為3A。
*3. 表示電子回路等微小負載等級中可開關極限的大致基準，并非保證值。
該值可能因開關頻率、環境、希望可靠性基準而發生變化。請在實際使用條件下對實際設備進行確認。
性能
本體
| 2極 | 4極 | ||
|---|---|---|---|
| 接觸電阻 *1 | 100mΩ以下 | ||
| 動作時間 *2 | 20ms以下 | ||
| 復位時間 *2 | 20ms以下 | ||
| 最大開關頻率 | 機械 | 18,000次/小時 | |
| 額定負載 | 2,400次/小時 | ||
| 絕緣電阻 *3 | 1,000MΩ以上 | ||
| 耐電壓 | 線圈和接點間 | AC2,000V 50/60Hz 1min | |
| 異極接點間 | AC2,000V 50/60Hz 1min | ||
| 同極接點間 | AC1,000V 50/60Hz 1min | ||
| 振動 | 耐久 | 10～55～10Hz、雙振幅1.0mm | |
| 誤動作 | 10～55～10Hz、雙振幅1.0mm | ||
| 沖擊 | 耐久 | 1,000m/s2(約100G) | |
| 誤動作 | 200m/s2(約20G) | ||
| 機械耐久性 | 50,000,000次(開關頻率18,000次/h) | ||
| 使用環境溫度 | 標準型 —55℃～+70℃(無結冰、凝露) 帶動作指示燈 —40℃～+70℃(不結冰、凝露) |
||
| 使用環境濕度 | 5～85%RH | ||
| 重量 | 約35g | ||
注. 上述值為初始值。
*1. 測量條件： DC5V 1A 電壓下降法。
*2. 測量條件： 外加額定操作電壓時不包括接點跳動時間。
*3. 測量條件： 用DC500V絕緣電阻計測量與耐電壓項目中相同的部位

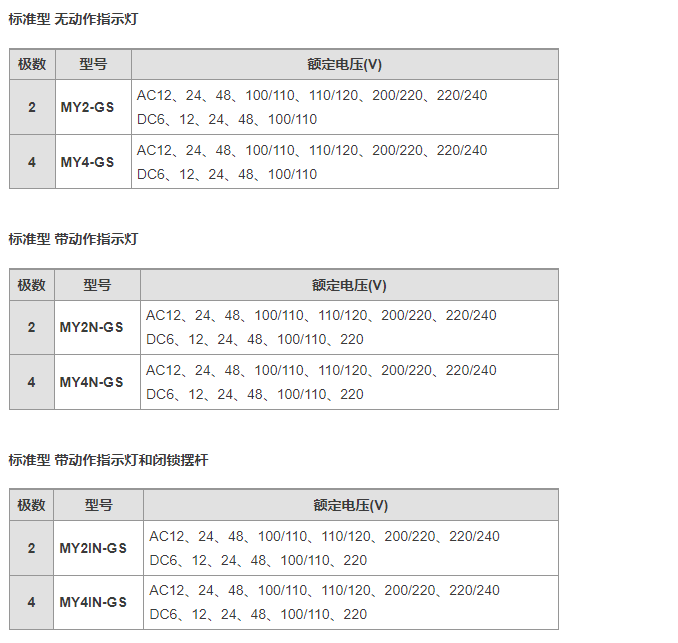

更多型號請看下圖選型.
更多產品歐姆龍產品，歡迎向歐姆龍深圳代理商-深圳市華銘特機電咨詢，華銘特機電主要代理歐姆龍傳感器、光電開關、繼電器、溫控器、開關電源、PLC、觸摸屏、變頻器及開關系列等低壓工控器件。若有需求,可以隨時與我們聯系（歐姆龍廣東代理商：http://m.sjzebhyy.com/）.
